了解PC預制構件模具組合式通用化配置
什么是pc構件模具
pc構件模具是應用于pc構件生產中的pc構件成型的。pc構件模具包括底模、側模、端模及窗模等重要組成部件，將裝飾墻磚、窗框、及各類接駁器等配件全部定位于模具中并澆注混凝土，有利于構件及建筑物質量的整體提升。
pc構件模具是現代模具技術中具有通用性強，拆卸方便，周轉次數多等特點的一種“以鋼代木”的一類模具。pc構件模具具有種類多樣、形狀復雜等特點。pc構件模具主要構件類型包括預制剪力墻、填充墻、疊合梁、構造柱、疊合樓板、樓梯等。
應用pc構件模具可事先根據設計要求組合成梁，柱，墻，樓板的模具，周轉使用后原材料要可以再回收利用。所以鋼制模具可以滿足預制構件澆筑和再利用的需求。pc構件模具配套零部件作為pc構件模具設計的重要組成，在不同工程項目或不同構件生產中，相同構件結構所需配套零部件重復使用，可提高模具零部件重復利用率和減少該類配件浪費。
了解pc預制構件模具組合式通用化配置

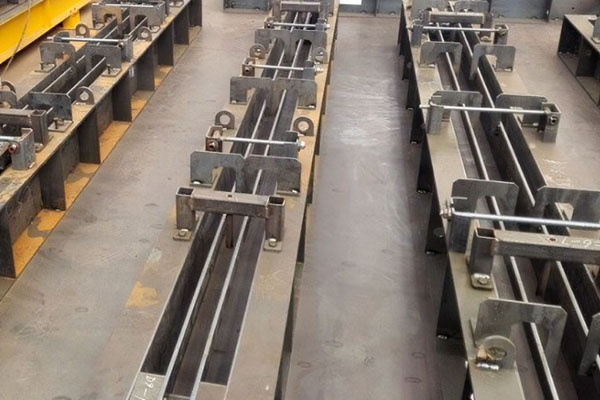

1.預制疊合梁、構造柱、疊合樓板模具
預制梁、預制柱多呈不同尺寸的長方體形狀，當構件端截面相同時，可利用端模的位置移動調節構件長度；疊合樓板多為厚度相同的長方體結構，可通過拼裝和邊模位置調節滿足不同尺寸構件生產。
2.預制墻板類構件模具
預制墻板類構件包括預制剪力墻、預制填充墻構件等，較多工程墻板的高度或形狀設計存在一定差異，利用組合式通用模具配置方法可有效減少模具配置數量。
- 不同樓層墻板在層高和梁筋方面存在差 異，但側面結構仍存在較多相同部分，故采取組合式通用結構進行設計，可避免每類構件配置一套模具的浪費。
- 工程外墻飄窗高度與形狀存在部分差異，導致底模需單獨配置，利用組合式通用配置方法，可將各構件不同部分進行單獨制作，并與相同的通用部分進行組合式拼裝，實現不同構件的澆筑，如該樓層上部無凸塊部分，即可替換上部模具組件進行組合澆筑，可有效減少模具配套數量。
3.預制樓梯模具
預制樓梯是房屋建筑結構中重要的組成部分， 當層高和踏步等規格相同時，樓梯模具通過少量改動或直接通用，可有效減少樓梯模具的配置數量。
